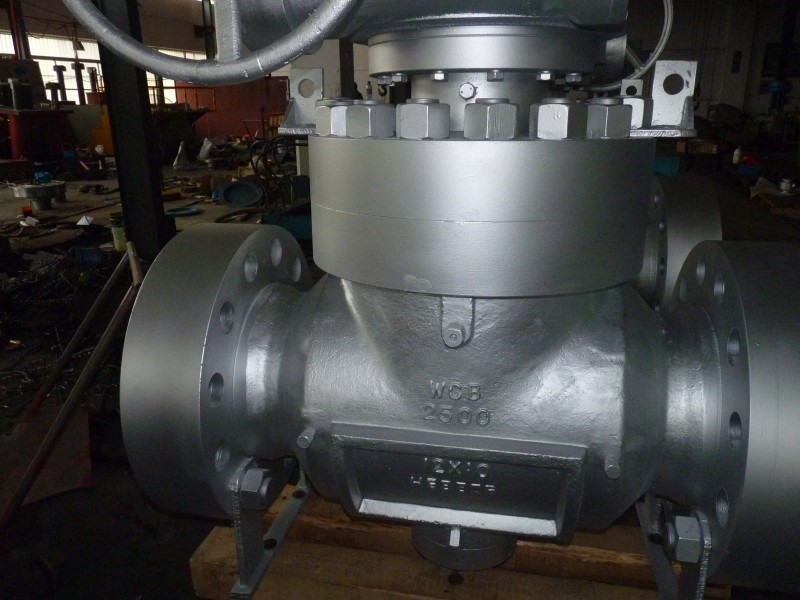

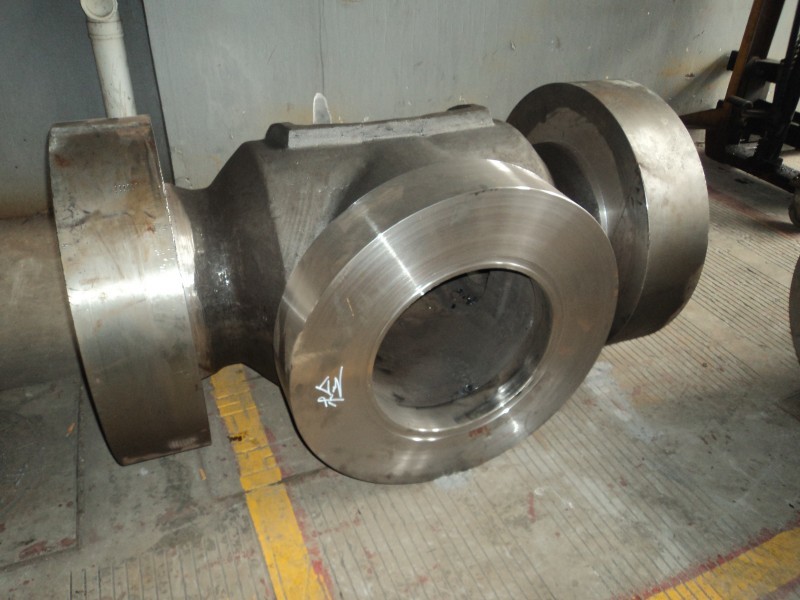

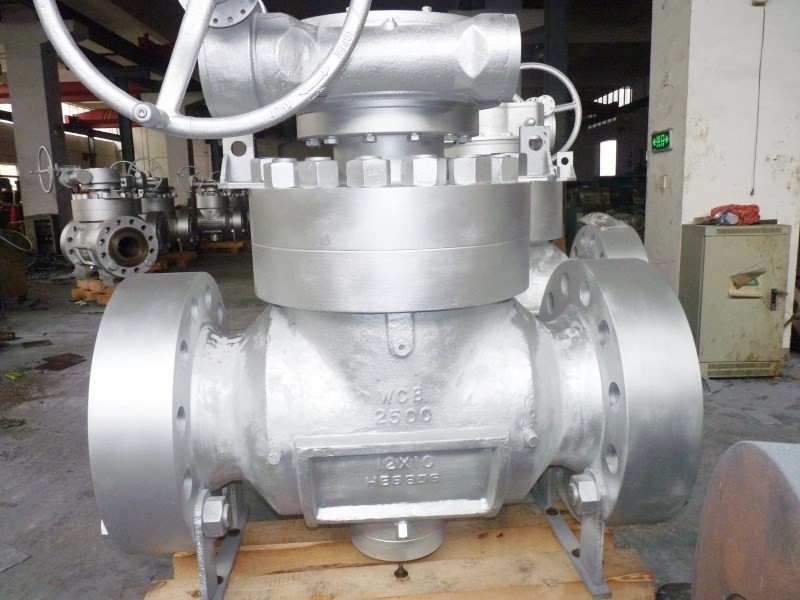

2500LB 24" valve d'entrée de dessus de preuve d'éruption

2500LB 24" valve d'entrée de dessus de preuve d'éruption

  • 2500LB 24" valve d'entrée de dessus de preuve d'éruption
  • 2500LB 24" valve d'entrée de dessus de preuve d'éruption
  • 2500LB 24" valve d'entrée de dessus de preuve d'éruption
2500LB 24" valve d'entrée de dessus de preuve d'éruption
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Coosai
Certification: API6D,API607
Numéro de modèle: SQ41F, SQ47F, SQ341F, SQ347F,
Conditions de paiement et expédition:
Quantité de commande min: 1PC
Prix: 300USD
Détails d'emballage: Cas de Polywood
Délai de livraison: 2-15weeks
Capacité d'approvisionnement: 20000 PCs par an
Contact
Description de produit détaillée
Taille: Taille : NPS 2" à 48" Pression: 150LB à 2500LB
La température: Bas temperatue de -196℃~610℃, température normale et haute température Corps et équilibre: Acier de fonte, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A35
Matériau du siège: PTFE, RPTFE, DEVLON, Molon, COUP D'OEIL, métal Seat Cachetage de corps et de tige: Joint circulaire (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), emballage en spirale de garniture de
Opération: Clé, levier, boîte de vitesse, pneumatique, hydraulique, électrique. Caractéristique de conception: Bâti, pièce forgéee, corps au calibre, à passage réduit, intégral, robinet à tournant sphérique de T
Surligner:

valve d'entrée du dessus 2500lb

,

clapet de purge de bloc du double din3357-1

,

24" valve supérieure d'entrée

Robinet à tournant sphérique supérieur d'entrée 2500LB





Données de conception
Norme de conception : Api 6D, DIN3357-1, EN12516-1
Norme face à face : API6D, ASME B16.10, DIN3202
Norme se reliante : ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25
Essai et inspecter la norme : Api 6D, API 598
La température fonctionnante : -196℃~610℃
Type de connexion : RF, RTJ, FF, BW.BSPT, TNP
Environnement aigre : LA NACE MR0175



Caractéristique de conception
1 : Au calibre ou à passage réduit
2 : Constitution intégrale
3 : Double bloc et purge, double isolement et purge (DIB-1&DIB-2)
4 : Conception sûre du feu (api 607)
5 : système à l'épreuve des éruptions
6 : Conception antistatique
7 : Soulagement de cavité d'individu
8 : Essai d'émission fugitive (facultatif)
La boule est fixée par le tourillon et la tige pour la taille 4" &smaller. Soutien de plat de tourillon de la taille 6" et plus grand





Norme de conception API6D
Estimation de la Pression-température ASME B16.34
Face à face API6D
Extrémités de bride ASME B16.5, ASME B16. 47
Extrémités de Buttwelding ASME B16.25
Inspection et essai API598/API6D
Pression d'essai Shell Test CL150 CL300 CL600 CL900 CL1500

Haute pression

Essai de phoque

2,93 7,55 15 22,4 37,5

Basse pression

Essai de phoque

2,07 5,52 11,03 16,54 27,5







DOUBLES BLOC ET PURGE (DBB)
Quand la boule est en position de fermeture, chaque siège isole le milieu de processus indépendamment en même temps entre le courant haut/bas et cavité du corps, il laisse saigner la pression emprisonnée de cavité (DBB) par le clapet de drain et de mise à l'air libre. Le double bloc et la fonction de soutirage permettent pour rincer la valve sous pression et pour vérifier que le siège scellent correctement.
2500LB 24" valve d'entrée de dessus de preuve d'éruption 0






DOUBLES ISOLEMENT ET PURGE (PÊCHEZ À LA LIGNE FLOTTANTE)
Le double siège d'effet de piston, la pression moyenne, en amont et en aval aussi bien que dans la cavité du corps, crée une poussée résultante qui pousse l'anneau de siège contre la boule, valve avec de doubles anneaux de siège d'effet de piston exigent d'une décompression de cavité de réduire l'habillage de la pression finie dans la cavité du corps.
2500LB 24" valve d'entrée de dessus de preuve d'éruption 1


Dispositif d'injection de graisse
Pour DN150 (NPS 6) et plus grands la tige et le siège de valve sont donnés en dispositif de scellage d'injection de graisse, pour DN125 et plus petit, nous pouvons fournir le dispositif de scellage d'injection de graisse selon les besoins des clients. Quand le joint circulaire est endommagé accidentellement, par le mastic injecté a scellé pour empêcher les médias par les fuites d'anneau et de tige de siège de valve.

2500LB 24" valve d'entrée de dessus de preuve d'éruption 2

Tige de preuve d'éruption :
La tige est faite séparément de la boule avec l'épaule ronde de type t intégrale, maintenue par doux. (d'autres conceptions sont disponibles sur demande)

Dispositif antistatique :
Le ressort plus le type dispositif antistatique de graphite sont appliqués entre la boule, la tige, la bride de glande et le corps pour garder la continuité électrique entre tous les composants métalliques. Et assurez la résistance inférieure à la condition de service la plus grave.

Options de scellage
Siège mou : Joint métal sur métal de joint circulaire
Cachetage fiable de structure simple applicable au bas couple de scellage fiable particulaire rencontrer la haute des clients
coût bas large d'application. conditions de médias scellant la fiabilité et les basses conditions de couple
2500LB 24" valve d'entrée de dessus de preuve d'éruption 3





Conception sûre du feu
Les robinets à tournant sphérique de Coosai assure le passage de 100% de l'essai sûr du feu. Comme le robinet à tournant sphérique de Coosai applique la conception scellée par deux par l'intermédiaire des joints de joint circulaire et de la garniture de blessure de spirale de graphite en métal. Quand la valve est sur le feu, des matériaux non métalliques tels que des joints de siège de PTFE, des garnitures, des joints de joint circulaire, etc. en caoutchouc seront endommagés, en attendant la couche externe de la garniture enroulée par spirale de graphite en métal fournit un joint secondaire. Quand le siège mou est brûlé, le siège en métal formera automatiquement un joint en métal avec la boule sous recommander du ressort qui commandera effectivement la fuite interne et la fuite externe. La conception de valve s'accorde entièrement avec api 607, api 6FA, BS 6755, JB/T 6899 et d'autres normes,
2500LB 24" valve d'entrée de dessus de preuve d'éruption 4



Robinet à tournant sphérique d'entrée du dessus SQ41


Matériel des parties principales

Nom accessoire ASTM matériel
1 Corps A216 WCB/A105
2 Seat Anneau en caoutchouc
3 Anneau de Seat A182-F304
4 Bagues d'étoupage PTFE
5 Boule Graphite+F304
6 Tige A276 410
7 Gaskel de scellage PTFE
8 Capot de valve A216 WCB/A105
9 Emballage Graphite
10 Glande d'emballage A216 WCB
11 Goujon A193 B7
12 Levier A216 WCB
13 Écrou A194 2H
14 Goujon A193 B7
15
16

Note : Les parties principales de la série de valve et des matériaux de la surface d'étanchéité diffère selon la condition de travail différente et les exigences spéciales des clients.


 2500LB 24" valve d'entrée de dessus de preuve d'éruption 5

 2500LB 24" valve d'entrée de dessus de preuve d'éruption 6

2500LB 24" valve d'entrée de dessus de preuve d'éruption 7
